Система «твин» (Duplex)

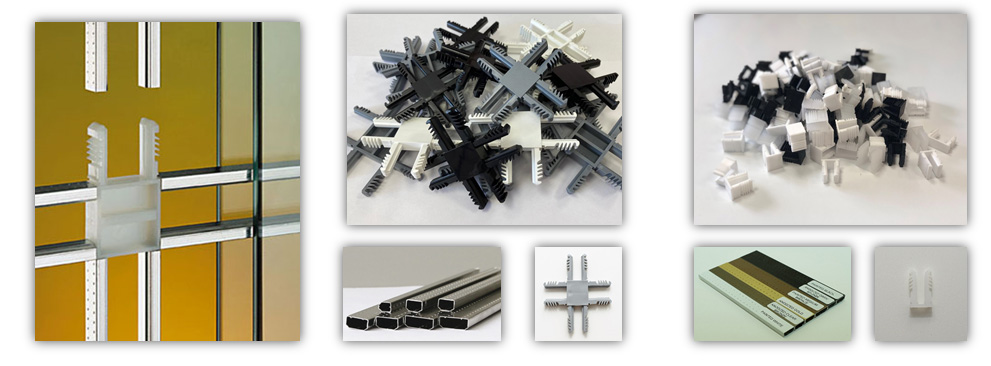

Технология Твин (Дуплекс) — это система алюминиевых конструктивных профилей, которые стыкуются между собой посредством пластиковых центральных крестов и концевиков.

Конструктивные профили являются частью стеклопакета и разделяют его нанесколько полей, что создает эффект разделения светового пространства  на несколько частей. Использование технологии «Твин» дает возможность создавать отличный от стандартного дизайн. Twin (Duplex) часто используют в комбинации с фальш-переплетом.

Готовые конструкции без/с системой «твин»

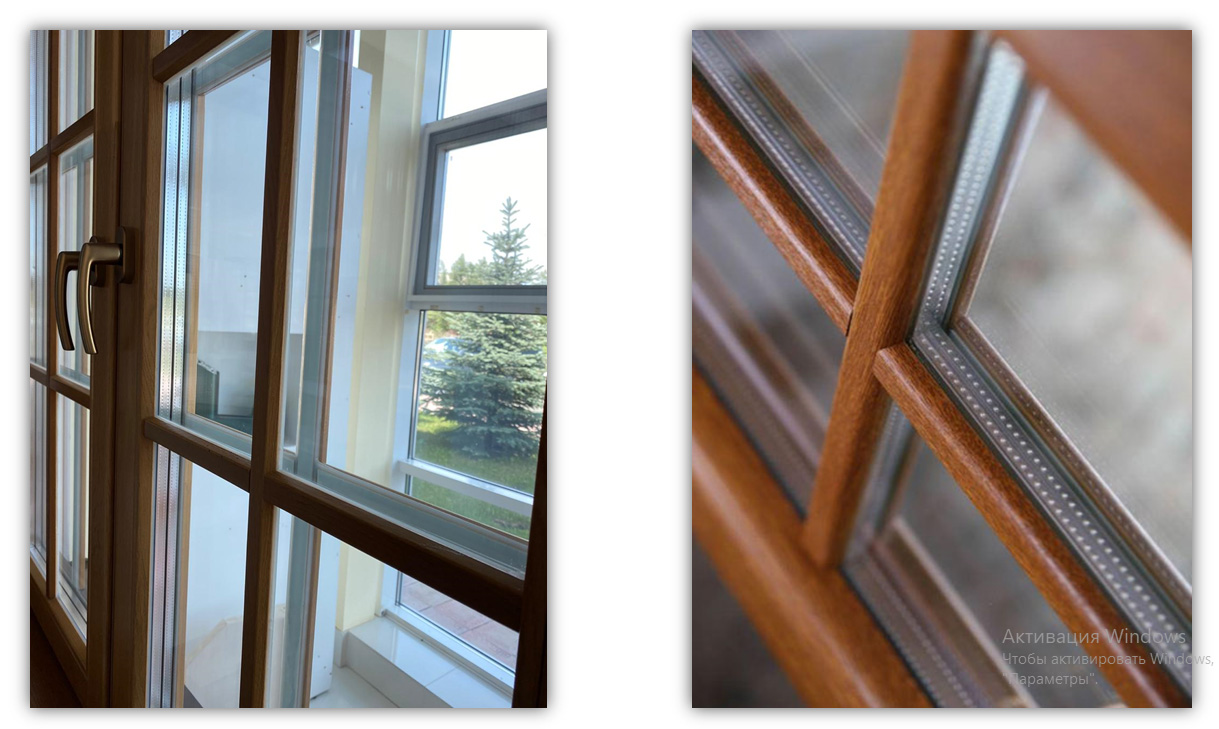

Перед вами на первом фото конструкция без системы твин, видна изнаночная сторона накладного горбылька и клеевая основа.

На втором фото – конструкция с системой твин внутри стеклопакета, скрыта «изнанка» и конструкция имеет завершённый вид.

Как определить размер системы «твин» для заказа

Главное требование для избежания саморазрушения пакета конструкции с системой "твин" - воздушный зазор между "твином" и поверхностью стекла не менее 2-3 мм. Устанавливается в каждую камеру стеклопакета. Комплектующие доступны в белом, чёрном и бесцветном цветах.

У системы твин есть 2 размера.

Размер А, выбирается исходя из формулы стеклопакета, зависит от выбранной ширины дистанционной рамки по периметру стеклопакета.

Например, формула с/п 4/16/4, по периметру рамка 15,5 мм, соблюдая рекомендации о воздушном зазоре по 2-3мм с каждой стороны до поверхности стекла, мы должны выбрать, размер А, как минимум, 9,5 мм либо 7,5 мм (дистанционная рамка по размеру будет ему соответствовать)

Размер В, выбирается исходя из ширины накладного фальш-переплёта, который монтируется снаружи изделия.

И имеет шаг только 18мм, 20 мм, 24 мм и 30 мм.

Например, ширина накладного профиля 25 мм, значит выбираем размер 24 мм.

Таким образом, нам необходим размер системы твин 9,5*24 мм либо 7,5*24 мм.

Устанавливается в каждую камеру стеклопакета.

Главное требование для избежания саморазрушения пакета конструкции с системой "твин" - воздушный зазор между "твином" и поверхностью стекла не менее 2-3 мм. Устанавливается в каждую камеру стеклопакета. Комплектующие доступны в белом, чёрном и бесцветном цветах.

У системы твин есть 2 размера.

Размер А, выбирается исходя из формулы стеклопакета, зависит от выбранной ширины дистанционной рамки по периметру стеклопакета.

Например, формула с/п 4/16/4, по периметру рамка 15,5 мм, соблюдая рекомендации о воздушном зазоре по 2-3мм с каждой стороны до поверхности стекла, мы должны выбрать, размер А, как минимум, 9,5 мм либо 7,5 мм (дистанционная рамка по размеру будет ему соответствовать)

Размер В, выбирается исходя из ширины накладного фальш-переплёта, который монтируется снаружи изделия.

И имеет шаг только 18мм, 20 мм, 24 мм и 30 мм.

Например, ширина накладного профиля 25 мм, значит выбираем размер 24 мм.

Таким образом, нам необходим размер системы твин 9,5*24 мм либо 7,5*24 мм.

Устанавливается в каждую камеру стеклопакета.

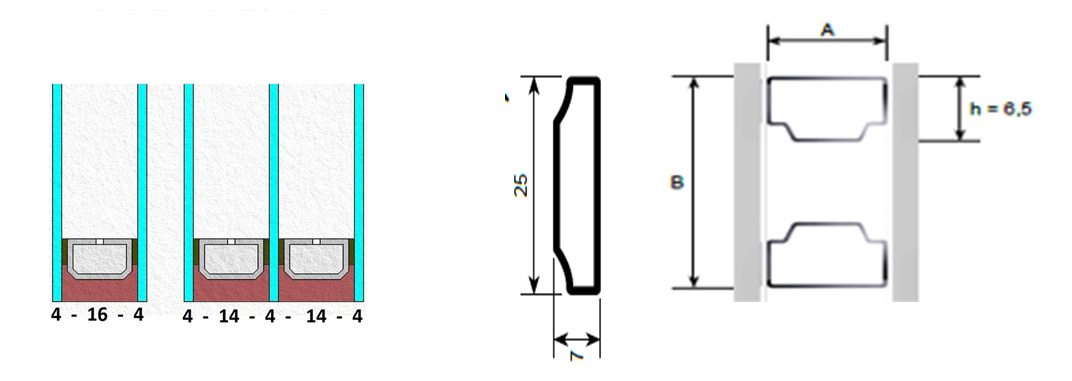

Ширина рамки по периметру с/п и Ширина наружного накладного профиля

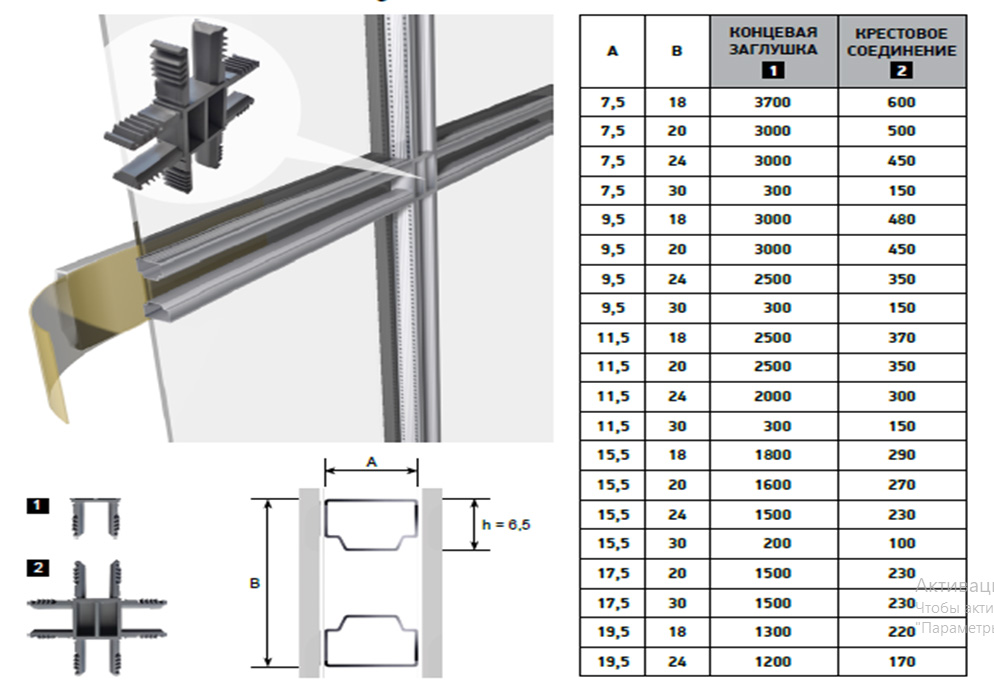

Весь размерный ряд в ассортименте

Раскладка TWIN (DUPLEX)

Весь размерный ряд представлен в ассортименте в любом объёме.

Тем самым, мы можем выбрать размер системы твин для любой формулы стеклопакета и для любой ширины накладного наружного профиля.

С чем применяется?

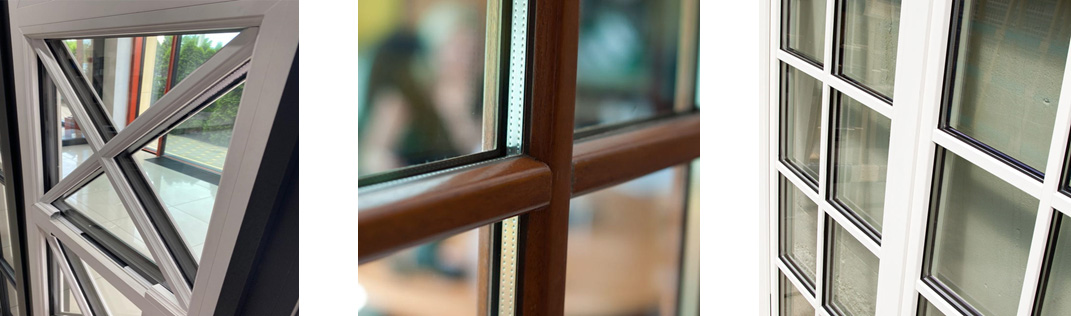

Система твин в стеклопакете ВСЕГДА применяется в паре с накладным профилем снаружи изделия, нанесённым с двух сторон.

Этим профилем может быть:

- алюминиевый фальш-переплёт

- деревянный горбылёк

- пвх фальш-переплёт

Данная система устанавливается в совокупе с фальш-переплётами либо горбыльками.

Фальш-переплёт наклеивается с обеих сторон изделия.

Стеклопакеты с системой твин устанавливают как переработчики ПВХ, так и алюминиевых профилей, и очень любят производители деревянных окон.

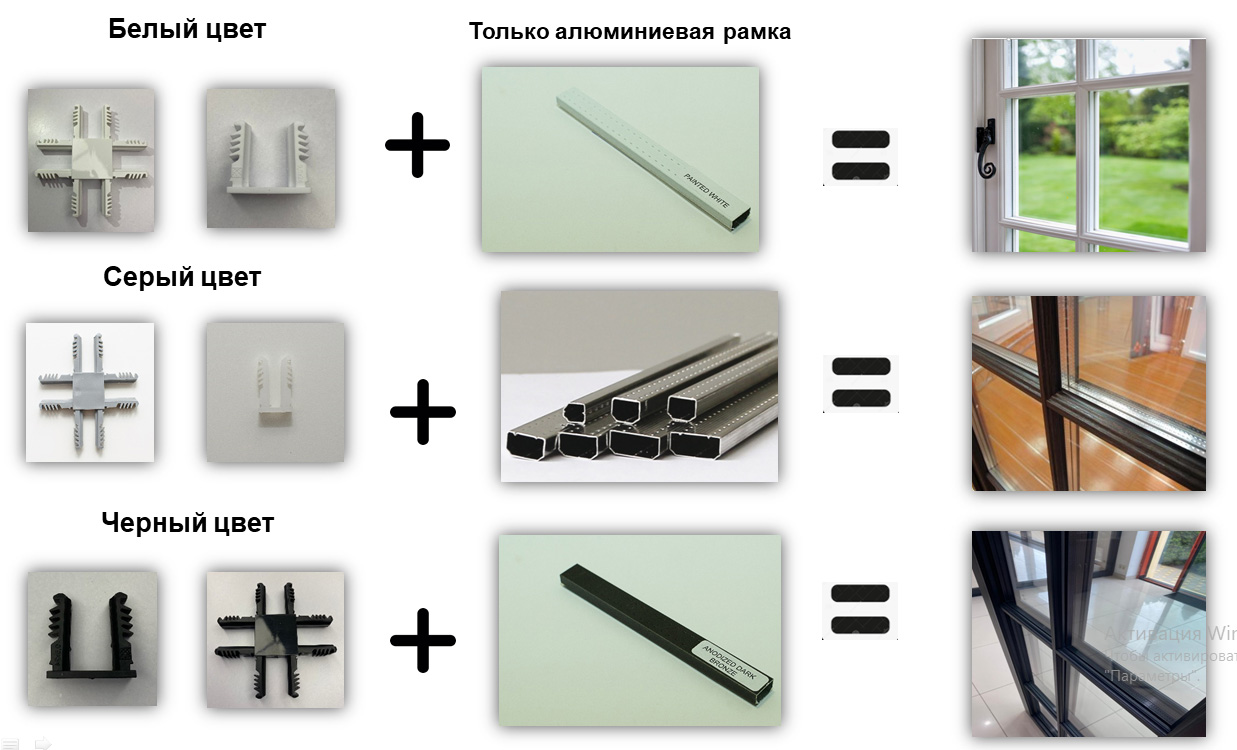

Цвета системы твин

Система твин представлена в трёх цветах: белый, серый и чёрный.

Серый – для стандартной рамки в цвете хром.

Белый и чёрный – для цветных алюминиевых дистанционных рамок.

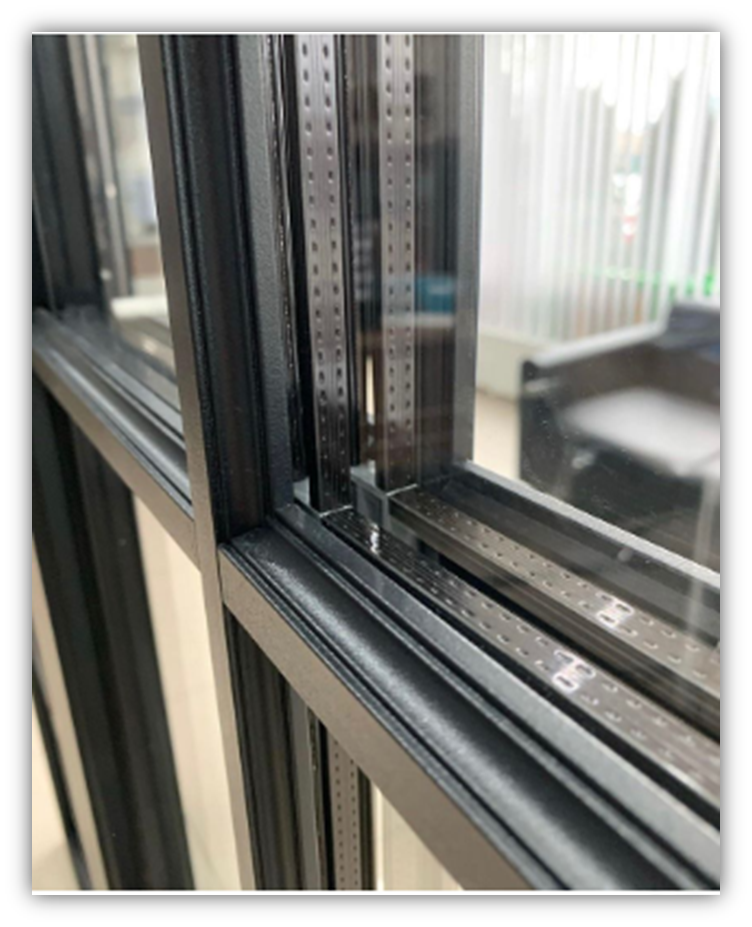

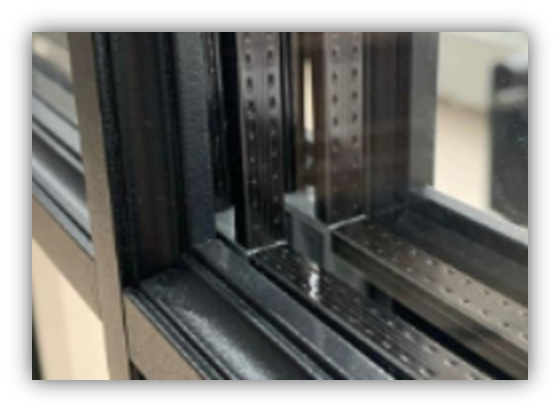

Не совпадение цветов комплектующих в конструкции

Для конструкций с системой твин на чёрной рамке или других цветах, мы предлагаем использовать и комплектующие в черном цвете или других цветах, для того чтобы крест и концевик, использованный не в подходящем цвете, не портили вид общей конструкции, т.к. под определённым углом просматривается. Так делать не нужно.
